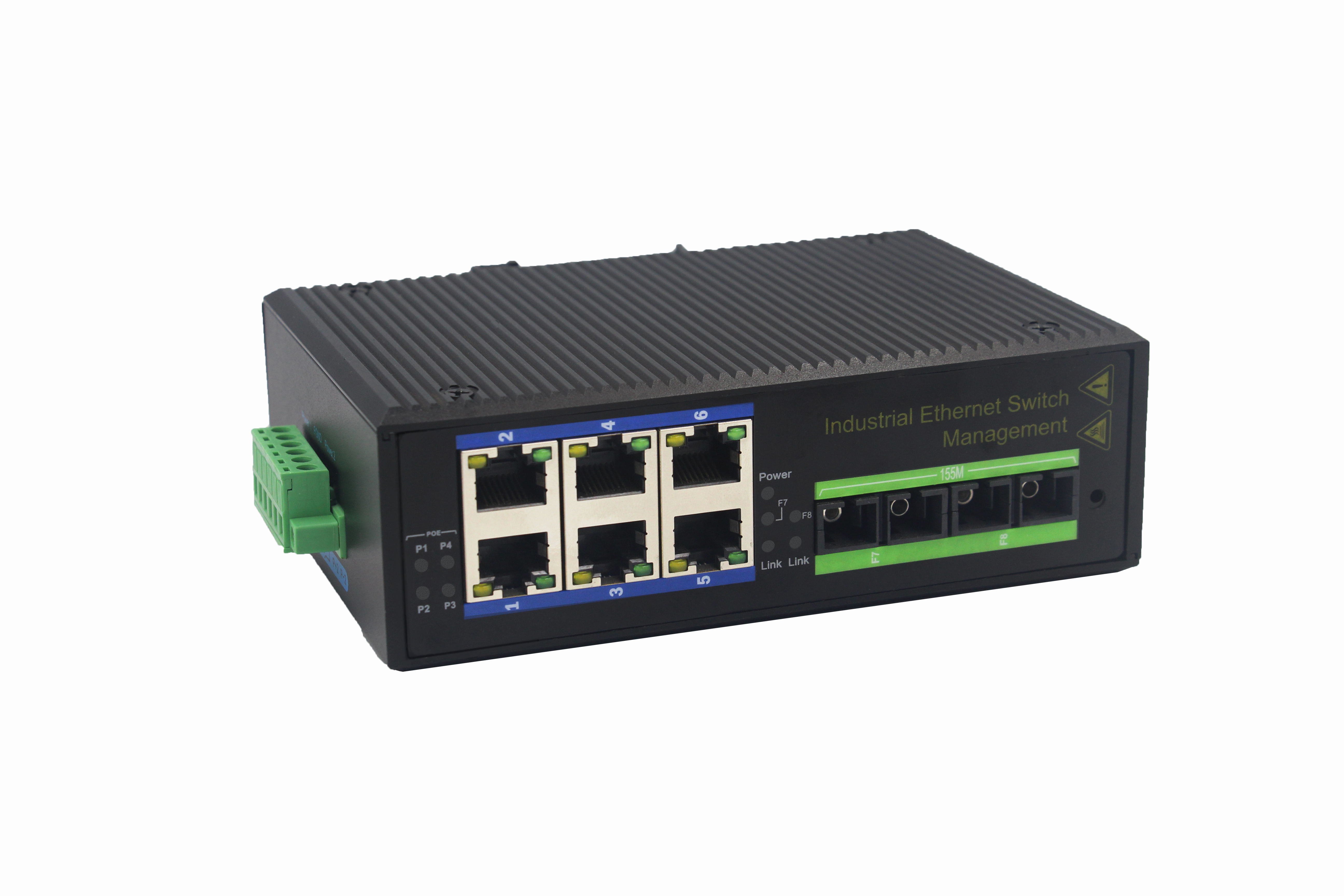

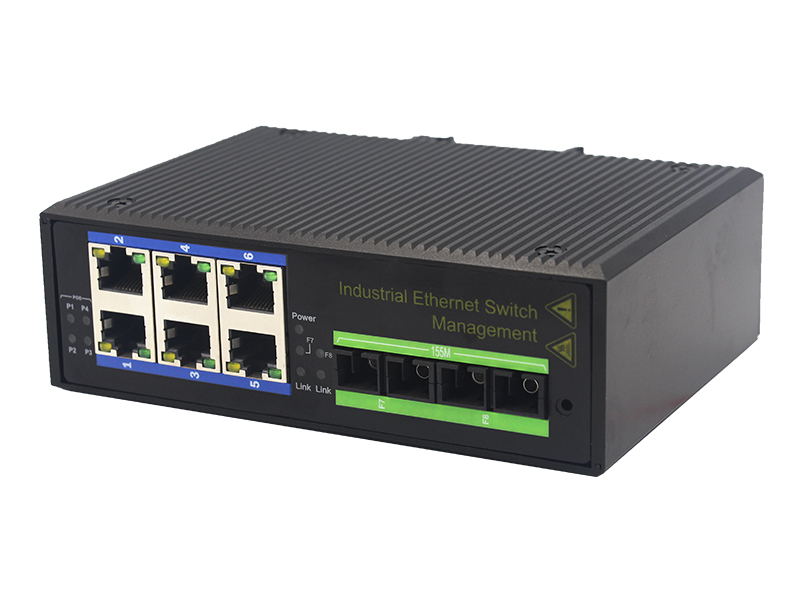

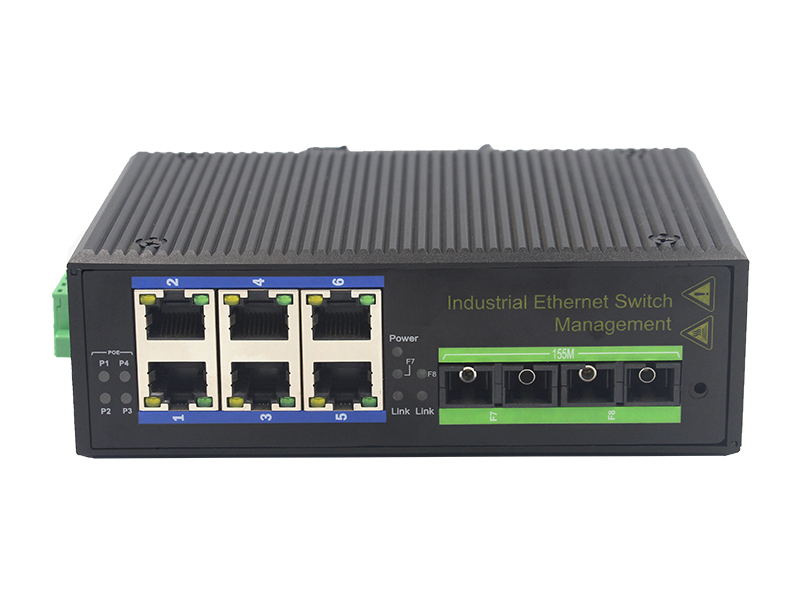

管理型百兆 2光6電SC2工業級交換機
ZX26FS系列網管型工業以太網交換機，產品符合FCC、CE、ROHS標準。支持2個百兆光口和6個百兆電口，支持工業現場所需的以太網二層協議，保證通信網絡的穩定性；該系列交換機采用低功耗、無風扇設計，確保無噪聲干擾，同時支持-40~85℃工作溫度和良好的EMC電磁兼容性能，保證在惡劣的工業環境中保持穩定的工作，為工廠自動化，智能交通，視頻監控等工業應用領域組建快速穩定的網絡終端接入網絡提供安全可靠的解決方案。
|
技術參數 |
|
|
產品名稱 |
網管級工業級百兆2光6電SC2交換機 |
|
產品型號 |
ZX26FS系列 |
|
產品描述 |
2個百兆光口和6個百兆電口 |
|
端口描述 |
6個RJ45端口+2個光纖接口 |
|
網絡協議 |
IEEE802.3-10BaseT、IEEE802.3u-100BaseTX/100Base-FX、IEEE802.3x-Flow Control、IEEE802.3z-1000BaseLX、IEEE802.3ab-1000BaseTX、IEEE802.1ab邏輯鏈路發現協議、IEEE802.1D-Spanning Tree Protocol、IEEE802.1w-Rapid Spanning Tree Protoco、APS |
|
RJ45端口 |
10/100M自動偵測，全/半雙工MDI/MDI-X自適應 |
|
光纖端口 |
1000BaseFX端口（SC/FC/ST可選） |
|
交換機屬性 |
<應用層級：二層
背板總帶寬：8.736Gbps MAC 表： 2K 包緩沖區：1Mbits 延遲時間：<5μs 優先級隊列：8
VLAN ID范圍：1 ~ 16
交換方式：存儲-轉發
|
|
防護等級 |
IP40 |
|
LED 指標 |
電源指示燈：PWR 接口指示燈：電口、光口（Link/ACT） |
|
電源 |
輸入電壓：DC12~52V（雙電源冗余備份） 接入端子：鳳凰端子 支持雙電源冗余 支持內置過流4.0A保護 支持反接保護 |
|
其他規格 |
|
|
工作環境 |
工作溫度：-40～85 °C（-40～185 °F） 儲存溫度 : -40～85 °C（-40～185 °F） 相對濕度 : 5%～95%(無凝露） |
| 管理與維護 |
支持WEB管理方式 |
| 冗余技術 | 支持STP/RSTP/MSTP |
| 交換功能 |
支持端口VLAN、IEEE 802.1Q VLAN |
|
行業標準 |
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD):±8kV接觸放電,±15kV空氣放電 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):電源線:±4kV;數據線:±2kV IEC(EN)61000-4-5(Surge):電源線:±4kV CM/±2kV DM;數據線:±2kV IEC(EN)61000-4-6(射頻傳導):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模傳導):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 |
|
機械屬性 |
外殼：IP40防護等級，金屬材質 安裝：DIN 卡軌式，壁掛式安裝 重量：0.64Kg 尺寸：143×101×44mm |
|
平均無故障時間 |
300,000 小時 |
|
質保 |
5年 |
安裝方式
連接示意圖
|
ZX26FS-SC2 |
2個百兆光+6個百兆電、SC接口、多模雙纖、2公里、導軌式、DC12-52V供電-寬溫（-40℃-85℃）-CE-RoHS-FCC-公安部檢驗報告-工信部入網許可證 |
| ZX26FS-SC20 | |
| ZX26FS-SC20A/B | |
| ZX26FS-FC2 | |
| ZX26FS-FC20 | |
| ZX26FS-FC20A/B | |
| ZX26FS-ST2 | |
| ZX26FS-ST20 | |
| ZX26FS-ST20A/B | |
