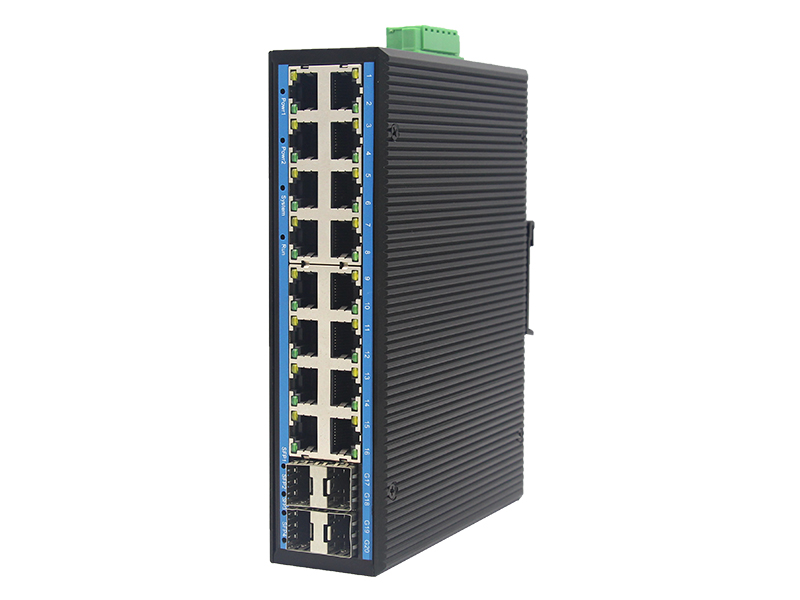

管理型千兆 4光16電工業級交換機
ZX6416GS是款高性能網管型工業以太網交換機，產品符合FCC、CE、ROHS標準。可通過快速以太網接口和光纖接口實現多種組合，最多可達20路接口，最多含4路千兆接口，增強了設計網絡和應用的靈活性。該系列交換機支持端口鏡像、VLAN、igmp、QoS、stp/Rstp等豐富的二層軟件特性及一系列實用的管理方式，如Web、SNMP 和繼電器告警輸出等，更好的為工廠自動化，智能交通，視頻監控等工業應用領域組建快速穩定的遠程終端接入網絡提供安全可靠的解決方案
|
技術參數 |
|
|
產品名稱 |
千兆4光16電管理型工業級交換機 |
|
產品型號 |
ZX6416GS-SFP |
|
產品描述 |
16路千兆電口+4路千兆光口工業級交換機 |
|
端口描述 |
16個RJ45端口+4個光纖接口 |
|
網絡協議 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X;IEEE802.3x; IEEE802.3af; IEEE802.3at; |
|
RJ45端口 |
10/100/1000M自動偵測，全/半雙工MDI/MDI-X自適應 |
|
光纖端口 |
1000BaseFX端口（SFP插槽） |
|
交換機屬性 |
<應用層級：二層
背板總帶寬：149.76Gbps MAC 表： 16K 包緩沖區：8Mbits 延遲時間：<5μs 優先級隊列：8
VLAN ID范圍：1 ~ 4094
組播主數：512
交換方式：存儲-轉發
|
|
防護等級 |
IP40 |
|
LED 指標 |
電源指示燈：PWR 接口指示燈：電口、光口（Link/ACT） |
|
電源 |
輸入電壓：DC48~57V（雙電源冗余備份） 接入端子：鳳凰端子 支持雙電源冗余 支持內置過流4.0A保護 支持反接保護 |
|
其他規格 |
|
|
工作環境 |
工作溫度：-40～85 °C（-40～185 °F） 儲存溫度 : -40～85 °C（-40～185 °F） 相對濕度 : 5%～95%(無凝露） |
| 管理與維護 |
支持Console，WEB管理方式 支持SNMP v1/v2/v3 |
| 冗余技術 | 支持ERPS環網技術，自愈時間<20m
支持STP/RSTP/MSTP |
| 組播技術 | 支持IGMP v1/v2/v3、IGMP snooping
支持GMRP、支持靜態組播 |
| 交換功能 |
支持端口限速 支持端口匯聚 支持端口流控 支持端口VLAN、IEEE 802.1Q VLAN 支持廣播風暴抑制 |
|
行業標準 |
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD):±8kV接觸放電,±15kV空氣放電 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):電源線:±4kV;數據線:±2kV IEC(EN)61000-4-5(Surge):電源線:±4kV CM/±2kV DM;數據線:±2kV IEC(EN)61000-4-6(射頻傳導):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模傳導):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 |
|
機械屬性 |
外殼：金屬材質 安裝：DIN 卡軌式，壁掛式安裝 重量：0.85Kg 尺寸：179×134×46mm 重量：0.82g |
|
平均無故障時間 |
300,000 小時 |
|
質保 |
5年 |
安裝方式
連接示意圖
|
ZX6416GS-SFP |
4個千兆光+16個千兆電、SFP接口(不含光模塊)、導軌式、DC12-52V供電 |
