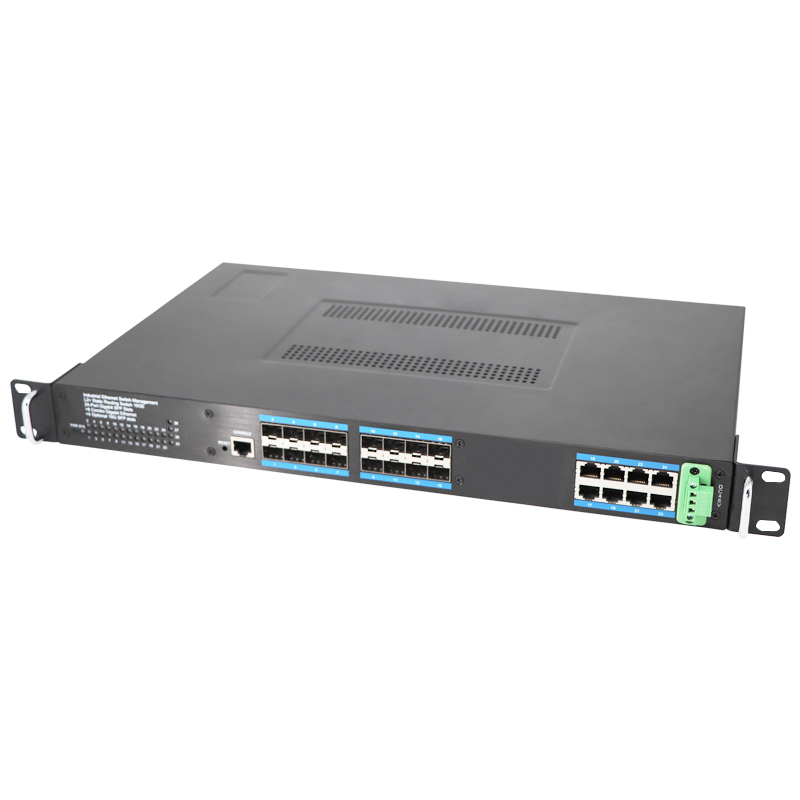

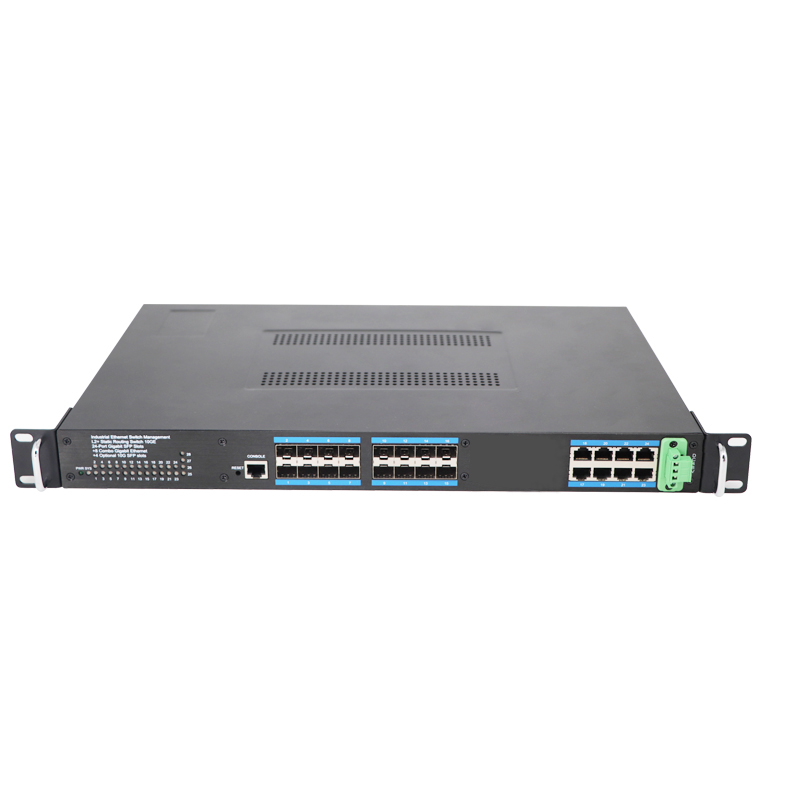

管理型萬兆 16光8電工業級交換機
YH6168GS-SFP交換機是公司推出的一款萬兆三層核心交換機，YH6168GS-SFP交換機是一款增強型IPv6萬兆以太網交換機，具備先進的硬件處理能力和最豐富的業務特性。整機采用模塊化設計，最大支持4個萬兆SFP+端口，在實現千兆匯聚或接入時保留進一步支持10GE 的擴展能力，支持IPv4/IPv6 硬件雙棧及線速轉發，使客戶能夠從容應對即將帶來的IPv6 時代其提供高容量的交換能力，YH6168GS-SFP交換機具有-40℃～85℃的工作溫度，具有超強的堅固度能適應各種嚴苛環境，也可以非常方便的安置在機房機柜中。機架式的安裝特性、寬溫操作，使YH6168GS-SFP的交換機成為一個即插即用的工業級設備，為用戶的以太網設備聯網提供可靠、便捷的解決方案。
豐富的端口類型，靈活的端口擴展
YH6168GS-SFP交換機支持2塊萬兆擴展卡，每塊擴展卡支持1-2個萬兆SFP+端口，用戶可根據組網情況靈活選擇1-4個萬兆端口。YH6168GS-SFP同時還提供多樣化的千兆端口，能夠滿足大型網絡匯聚或中小型網絡核心的不同的組網需求。
強大的處理能力
YH6168GS-SFP交換機基于 VCore-III MIPS-based CPU強大、穩定的處理能力；
YH6168GS-SFP提供高達360Gbps的交換容量，端口全線速過濾轉發131Mpps； 保證主干網絡的大流量數據無阻塞轉發。
完善的安全控制策略
支持基于端口的用戶IP+MAC地址認證、基于端口的802.1X認證、遠程Radius、NAS認證，
支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四層的ACL功能，有效防御ARP攻擊和病毒；
支持完善的風暴控制功能，可對廣播、組播、單播風暴進行抑制。
支持特有的ARP入侵檢測功能，可有效防止黑客或攻擊者通過ARP報文實施日趨盛行的“ARP欺騙攻擊”；
支持IP Source Guard特性，防止包括MAC欺騙、IP欺騙、MAC/IP欺騙在內的非法地址仿冒，以及大流量地址仿冒帶來的DoS攻擊。
提供DHCP Snooping（偵聽）功能，通過建立和維護DHCP Snooping綁定表，實現偵聽接入用戶的MAC地址、IP地址、租用期等信息，解決了 DHCP用戶的IP和端口跟蹤定位問題。
完備的可靠性保護機制便捷的管理維護
YH6168GS-SFP交換機通過CPU保護策略對發往CPU的報文進行流分類和流限速，避免非法攻擊報文對CPU的攻擊和資源消耗；
支持STP、RSTP、MSTP等多種生成樹協議，快速收斂，提高容錯能力，保證網絡的穩定運行和鏈路的負載均衡，合理使用網絡通道，提高冗余鏈路利用率；
支持工業級以太網環網協議ERPS，提供毫秒級的快速業務倒換性能，保證業務不中斷。而且協議簡單可靠、倒換性能高、維護方便、拓撲靈活，可以大大方便用戶進行網絡的管理和規劃；
采用工業級的開關電源，具有防雷設計、防過壓設計、防浪涌設計，電壓可適應110-240V大范圍，保證在不良自然天氣及電壓不穩環境下網絡的正常運行。
通過簡單的可視化WEB界面（支持http及https協議），可對交換機的各種功能進行簡單方便的操作；
支持SNMP V1/V2/V3網管對設備進行配置管理；
支持命令行配置（CLI）、通過Telnet、Console口進行管理；
支持SSH2.0等加密方式，使得管理更加安全；
支持PDP、LLDP協議，使網絡管理更為簡單；
支持NTP時鐘協議，可自動同步網絡時間；
支持端口短接恢復出廠設置，使維護更加簡單；
|
技術參數 |
|
|---|---|
|
產品名稱 |
16千兆光+8千兆電工業級環網管理型以太網交換機 |
|
產品型號 |
YH6168GS-SFP |
|
產品描述 |
8路千兆電口+16路千兆光口工業級環網管理型以太網交換機 |
|
產品端口 |
16個千兆光口+8個千兆復用電口 |
|
網絡協議 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X;IEEE802.3x; IEEE802.3af; IEEE802.3at; |
|
RJ45端口 |
10/100/1000BaseT（X）自動偵測，全/半雙工MDI/MDI-X自適應 |
|
光纖端口 |
1000BaseFX端口（SC/FC/ST/SFP可選） |
|
管理端口 |
1個Console口 |
|
萬兆擴展卡 |
1端口萬兆SFP+擴展卡 2端口萬兆SFP+擴展卡 |
| 復位鍵 | 1個恢復出廠設置孔 |
| 擴展槽位 | 2個萬兆擴展槽 |
| 交換容量 | 360Gbps |
| 包轉發率 | 131Mpps |
| 數碼報警管 | 支持 |
| MAC地址 | 支持32K MAC地址表； 支持自動更新，雙向學習 |
| DHCP | 支持DHCP Client； 支持DHCP Server 支持DHCP Snooping； 支持DHCP Relay； |
| 環網協議 | 支持工業級環網協議ERPS |
| 端口流控 | 支持半雙工基于背壓式控制 |
| 端口限速 | 支持全雙工基于PAUSE幀 |
| 端口匯聚 | 支持14組匯聚 ，每組最多支持16個端口 支持靜態聚合、動態聚合 |
| 端口鏡像 | 支持多對一的端口鏡像，對鏡像源端口的數量沒有限制 |
| 環路保護 | 支持環路檢測/環路避免 |
| IP路由 | 支持環路檢測/環路避免 |
| IP路由 | 支持基于端口的輸入/輸出帶寬管理 支持靜態路由 |
| QOS |
SP（Strict Priorty），嚴格優先級輪轉算法； WFQ (Weighted Fair Queuing)加權公平排隊； WRR (Weighted Round Robin)，加權優先級輪轉算法； Random Early Detect (RED)，隨機早期檢測算法； WeightedRandomEarlyDetection (WRED)，加權隨機早期檢測算法； Head Of Line，防止擁塞機制； Best-Effort Service，盡力而為服務； First come first served，先到先服務算法； 802.1p端口隊列優先級算法； Cos/Tos，QOS標記； Differentiated Service，區分式服務； |
| 網線線序 | 支持Auto-MDIX功能，自動識別直通網線和交叉網線 |
| 系統維護 |
支持配置文件上傳/下載； 支持升級包上傳； 支持WEB恢復出廠配置； 支持系統日志功能； 支持Ping； 支持WEB界面管理（支持http及https協議）； 支持CLI界面管理； 支持Telnet遠程管理； 支持SSH 2.0； 支持SNMP網管； 支持RMON； 支持LLDP； 支持UPnP； 支持NTP客戶端； |
| VLAN |
最大支持4096個VLAN； 支持基于端口的VLAN； 支持802.1Q標準的VLAN； 支持MAC VLAN； 支持Protocol VLAN |
| 風暴抑制 | 支持對廣播、組播、單播等進行抑制 |
| 生成樹 |
支持STP生成樹協議； 支持RSTP快速生成樹協議； 支持MSTP多生成樹協議 |
| 支持協議標準 |
IEEE 802.3ad,鏈路聚合協議； IEEE 802.3,10BASE-T以太網； IEEE 802.3u,快速以太網標準； IEEE 802.3ab,千兆以太網標準； IEEE 802.3z,千兆以太網光纖標準； IEEE 802.3ae,10G以太網標準； IEEE 802.3x,全雙工以太網數據鏈路層流控； IEEE 802.3az,EEE高效節能以太網標準 |
| 協商模式 | 支持端口自動協商功能（自協商傳輸速率和雙工模式） |
| 組播控制 |
支持IGMP Snooping； 支持MVR（Multicast VLAN Registration）功能； 支持MLD Snooping（Multicast Listener Discovery Snooping） |
| 安全特性 |
硬件支持IP ACL，MAC ACL，Vlan ACL，支持基于三、四層的ACL功能； 硬件支持基于端口的IP+MAC綁定； 支持IP Source Guard； 支持ARP Detection功能； 支持IEEE 802.1x端口認證；支持Radius認證； 支持TACACS+認證； 支持用戶分級管理和口令保護 |
|
交換機屬性 |
應用層級：二層 |
|
防護等級 |
IP40 |
| 整機功耗 | <45W |
| 優先級隊列 | 8 |
| 管理 | SNMPv1/v2c、CLI(Telnet/Console)、Web |
| L2層協議 | G.8032 (ERPS)、IEEE802.3、IEEE802.3u、IEEE802.3z 、IEEE802.3x、IEEE802.3ad、IEEE802.1p、IEEE802.1x、IEEE802.3ab、IEEE802.1Q、 IGMP Snooping |
|
LED 指標 |
電源指示燈：PWR 接口指示燈：電口、光口（Link/ACT） |
|
電源 |
輸入電壓：AC110～240V/50～60Hz（雙電源冗余備份） 接入端子：鳳凰端子 支持雙電源冗余 支持內置過流4.0A保護 支持反接保護 |
|
其他規格 |
|
|
工作環境 |
工作溫度：-40～85 °C（-40～185 °F） 儲存溫度 : -40～85 °C（-40～185 °F） 相對濕度 : 10%～95%(無凝露） |
|
行業標準 |
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD):±8kV接觸放電,±15kV空氣放電 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):電源線:±4kV;數據線:±2kV IEC(EN)61000-4-5(Surge):電源線:±4kV CM/±2kV DM;數據線:±2kV IEC(EN)61000-4-6(射頻傳導):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模傳導):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 |
|
機械屬性 |
外殼：金屬材質 安裝：DIN 卡軌式，壁掛式安裝 重量：<4Kg 尺寸：440（L)×285(W)×44.5(H)mm |
|
平均無故障時間 |
300,000 小時 |
|
質保 |
5年 |
